PCB常用术语介绍

 来源：万正科技   更新时间：2024/6/5   阅读次数：1157

1.PCB

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

2.PCBA

PCBA是英文Printed Circuit Board Assembly 的简称，也就是说PCB空板经过SMT上件，或经过DIP插件的整个制程，简称PCBA 。

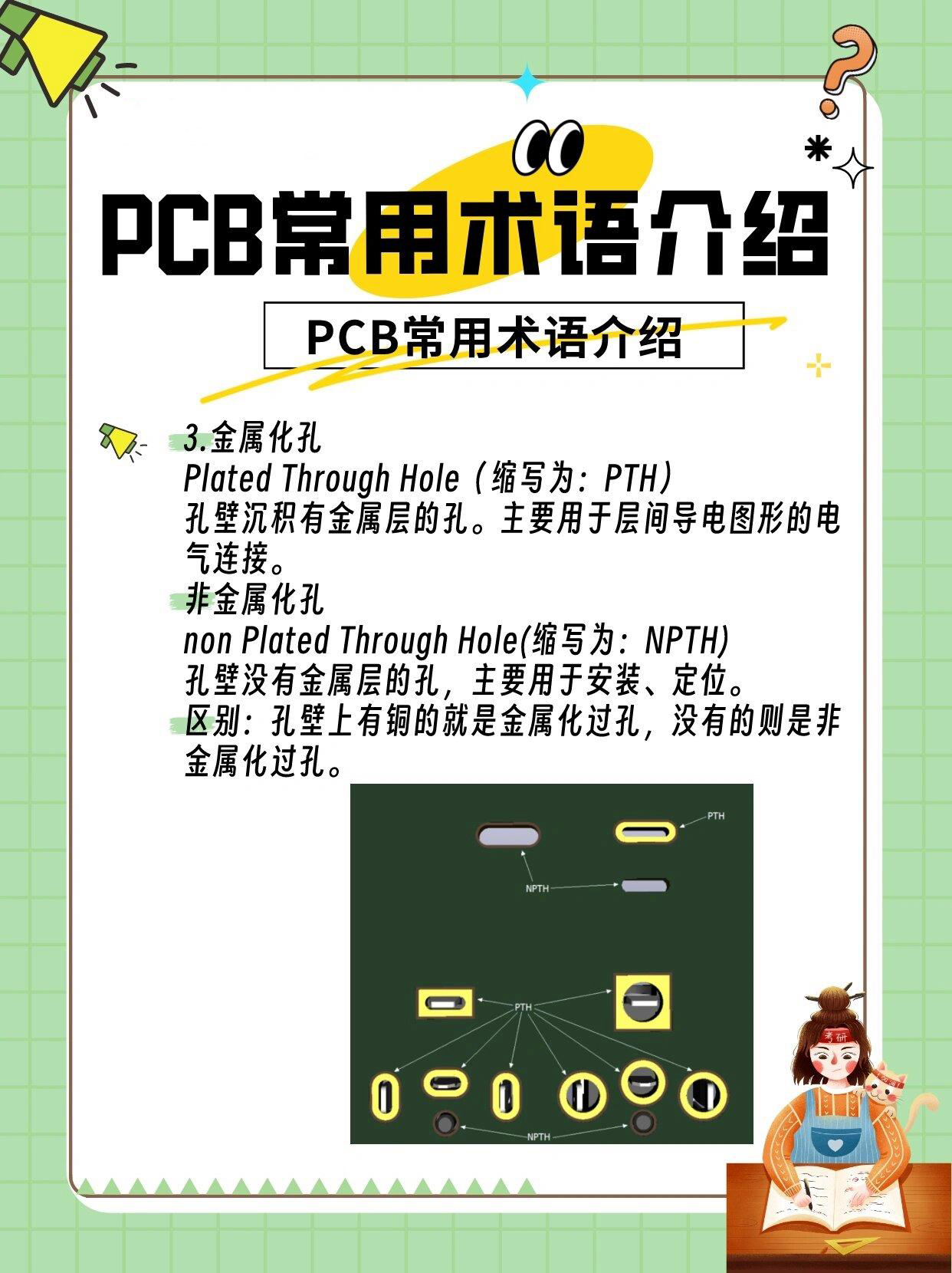

3.金属化孔

Plated Through Hole（缩写为：PTH）

孔壁沉积有金属层的孔。主要用于层间导电图形的电气连接。

非金属化孔

non Plated Through Hole(缩写为：NPTH)

孔壁没有金属层的孔，主要用于安装、定位。

区别：孔壁上有铜的就是金属化过孔，没有的则是非金属化过孔。

4.Pad

有插针焊盘和表贴焊盘之分；插针焊盘有焊孔，主要用于焊接插脚元件；而表贴焊盘没有焊孔，主要用于焊接表贴元件。

Pin

器件管脚；

DRC:

PCB板上产生短路及各种不符合约束规则时产生的报错标志；

Netlist

网表，用文本信息描述电路连接关系、器件封装形式等

Outline

板边
