PCB技术产业链全景深度分析（2026版）

 来源：万正科技   更新时间：2026/5/9   阅读次数：6

　　本文来自“2026年PCB行业深度：驱动因素、技术迭代、国产替代、产业链及相关公司深度梳理”，资料已上传至“智能计算芯知识”星球，登录可下载获取97个专栏资料合集。

　　当大家都在热议大模型、GPU、算力集群时，很少有人注意到支撑整个数字世界的“骨骼”正在发生剧变——PCB（印制电路板）早已不是简单的线路板，而是AI算力时代的“隐形心脏”。

　　2026年的PCB行业，早已跳出消费电子的传统框架，在AI服务器、高速通信、先进封装的三重驱动下，进入以高频高速、高层数、高阶HDI、封装基板为核心的技术迭代周期。这不是简单的产能扩张，而是一场从材料、工艺到架构的全链条技术革命。

　　一、AI把PCB逼到极限：从“连接”变成“算力基础设施”

　　过去，PCB的角色是“电子元器件之母”，负责连通电路；今天，在AI服务器里，PCB直接决定算力能不能跑满、信号稳不稳、散热够不够。

　　AI大模型带来的最直观冲击，是单机柜功率从传统5-10kW飙升到50-80kW，甚至更高。GPU密度翻倍、带宽跳级、信号速率冲到112Gbps、224Gbps，传统PCB根本扛不住。

　　于是，整个行业被迫升级：

　　·层数从8-12层，跳到16-18层以上，高端算力板直奔30层+；

　　·普通多层板不够用，高阶HDI（4阶以上）成为AI加速卡标配；

　　·信号损耗必须压到极低，高频高速板材从可选项变成必需品；

　　·传统铜箔被淘汰，HVLP超低轮廓铜箔成为高速传输入门门槛。

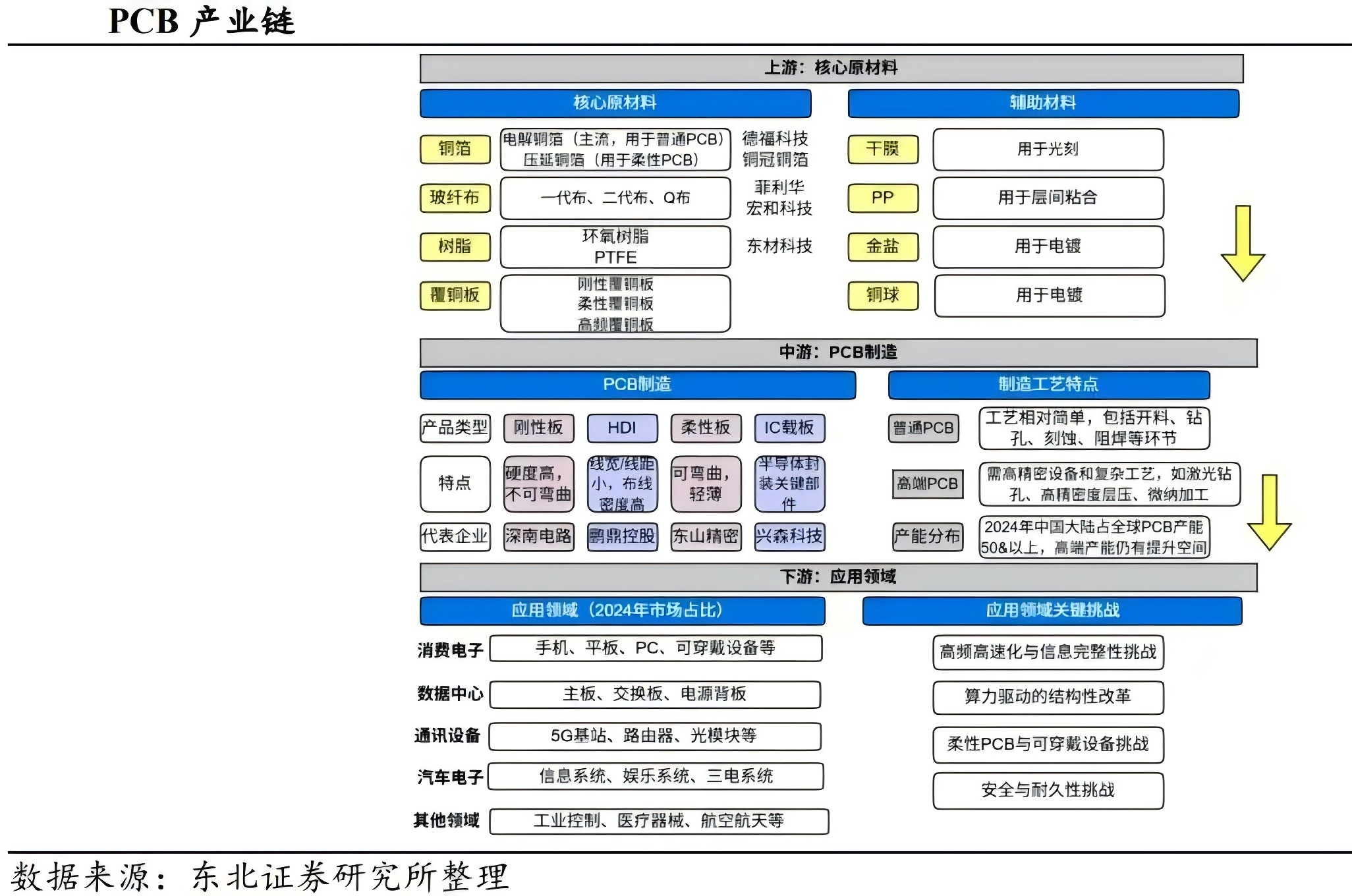

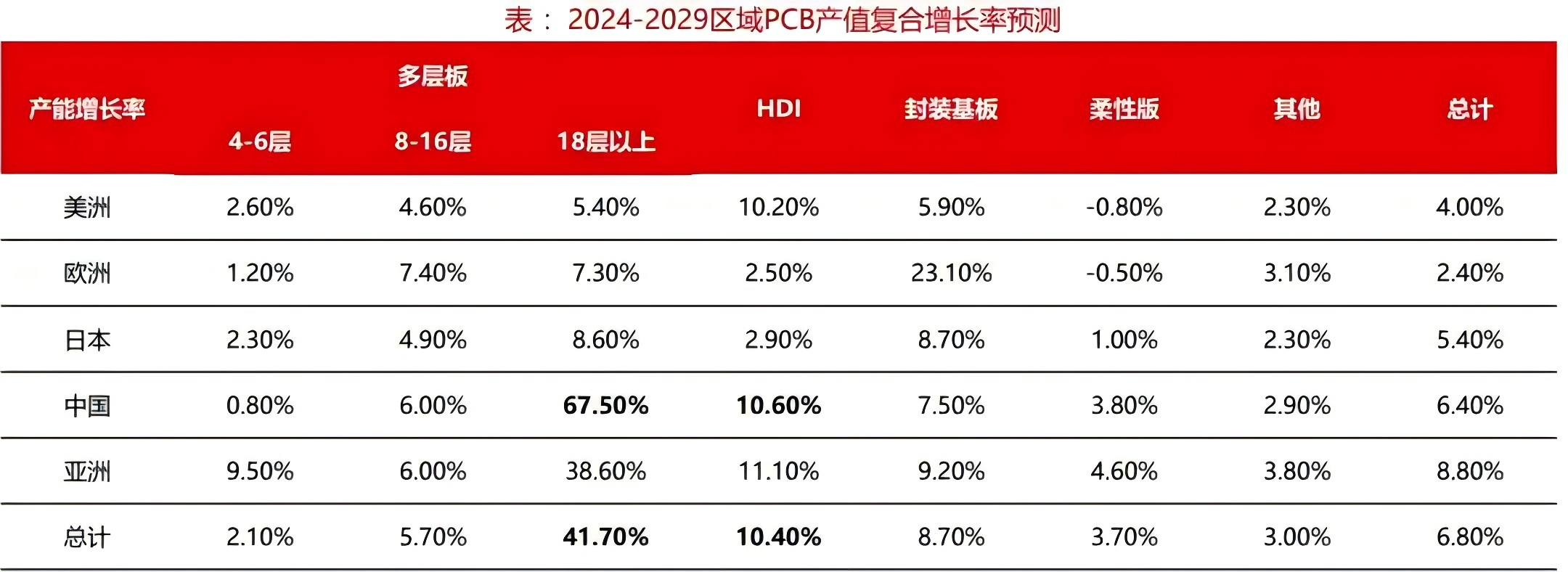

　　Prismark数据更直白：2025年全球PCB市场规模848.91亿美元，同比增15.4%；其中服务器/存储领域增速46.3%，2024-2029年CAGR高达18.7%，是所有领域里的绝对领头羊。

　　不是PCB变强了，是AI把PCB逼成了高技术壁垒行业。

　　二、三大技术路线决战：高层数、HDI、封装基板谁主沉浮？

　　今天的高端PCB，早已不是同一张图纸改改尺寸，而是三条清晰的技术赛道并行，每条都对应AI时代的刚性需求。

　　1.高多层板：AI服务器的“脊梁”

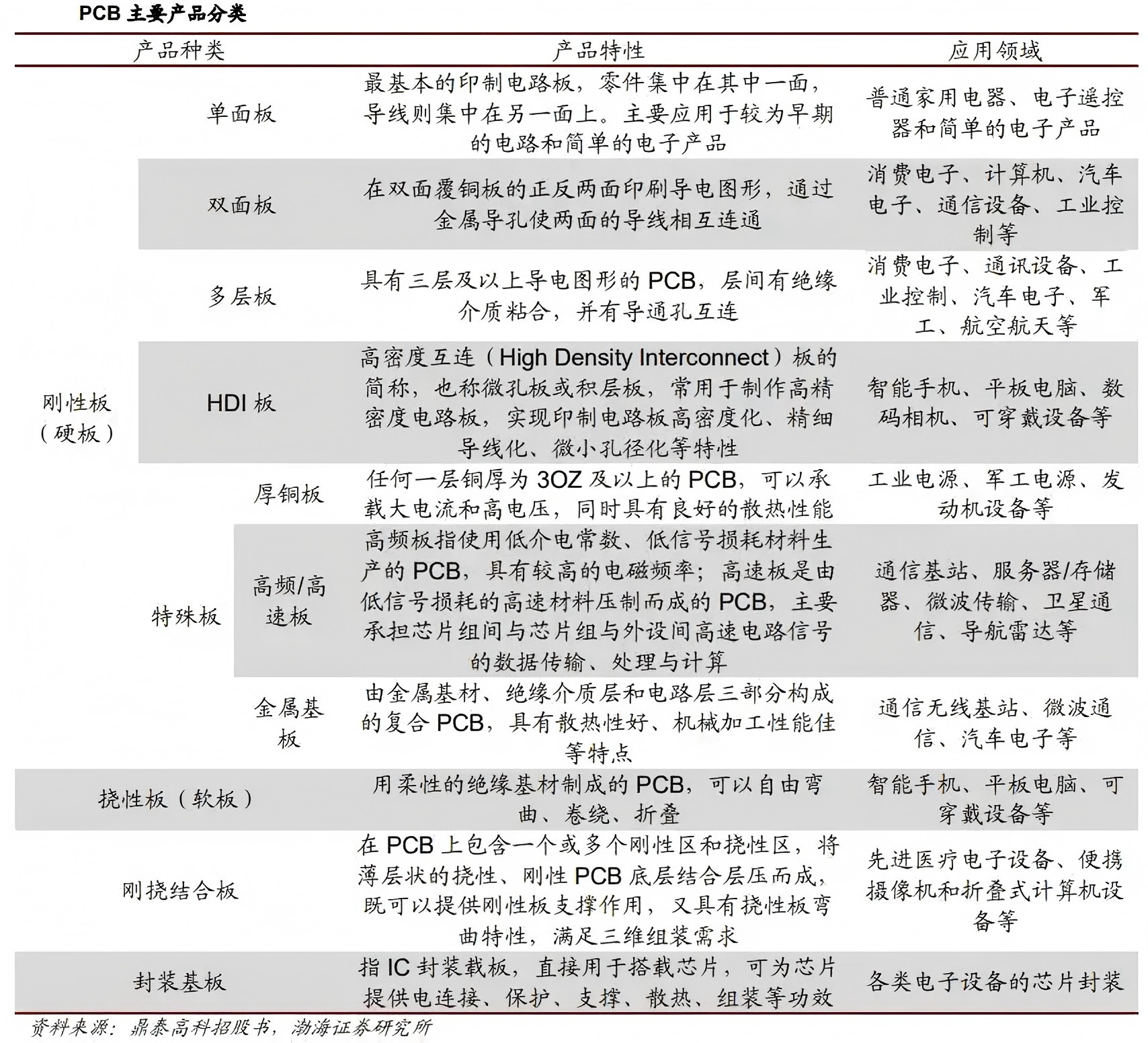

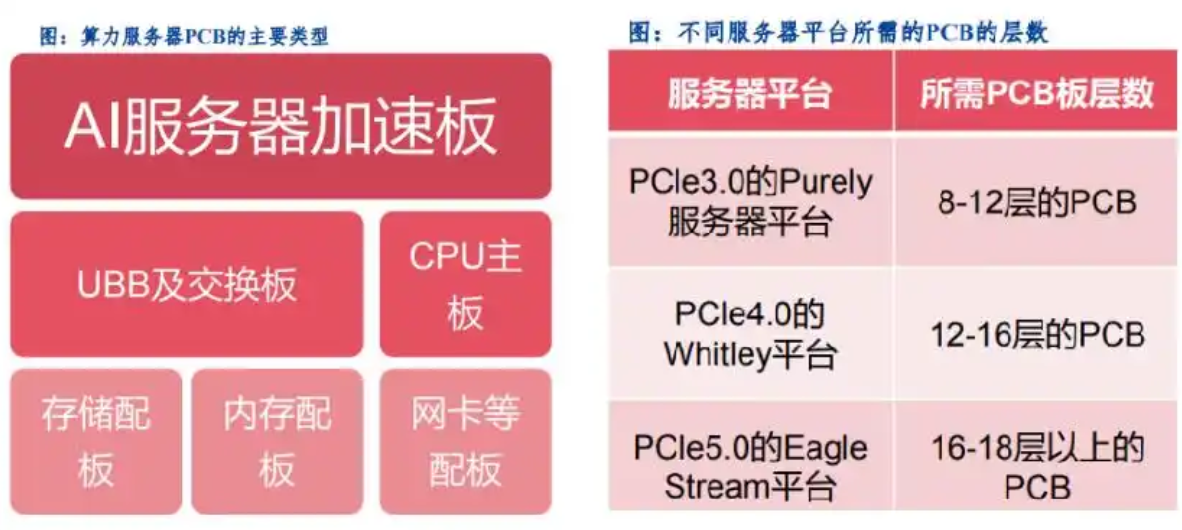

　　一台标准AI服务器，主板、加速板、交换板、背板加起来，层数需求逐级抬升：

　　·PCIe3.0时代：8-12层

　　·PCIe4.0Whitley平台：12-16层

　　·PCIe5.0EagleStream平台：16-18层以上

　　背板更是“层叠天花板”，20层、30层都已量产。层数越多，层间对准、压合精度、阻抗控制越难，良率每提升1个点都要啃硬骨头。

　　2.高阶HDI：高密度算力的“终极方案”

　　HDI（高密度互连）是AI终端与加速卡的核心载体，尤其是4阶以上AnylayerHDI，能在极小空间里完成高密度布线。

　　报告里一组关键数据：

　　·AI服务器相关HDI，2023-2028年CAGR高达16.3%；

　　·小型AI加速模组，普遍使用4-5阶HDI；

　　·GPU主板逐步从普通板转向HDI方案。

　　HDI的精髓，在于盲埋孔、mSAP半加成工艺、细线宽/窄间距，把“小体积、大算力”的物理极限往前再推一步。

　　3.封装基板：芯片与PCB的边界正在消失

　　AI芯片爆发，直接带火封装基板。2025年封装基板增速预计8.7%，成为PCB板块里仅次于HDI与高多层的黄金赛道。

　　更颠覆性的是CoWoP（Chip-on-Wafer-on-PCB）技术——跳过传统ABF载板，把芯片+硅中介层直接做在PCB上，缩短信号路径、降低延迟、压缩成本。

　　这意味着：PCB开始入侵封装领域，电子制造的底层架构正在被改写。

　　三、材料革命才是真正的胜负手：Dk/Df越低，越能站在金字塔尖

　　PCB的性能上限，90%由基材决定。AI时代的竞速，本质是材料竞速。

　　1.树脂：从普通环氧走向高速高频体系

　　高速信号最怕损耗，行业用Dk（介电常数）、Df（介质损耗因子）衡量水平。

　　·普通PCB：Dk≈4.0-4.5

　　·中端高速：M4-M6等级

　　·高端算力：M7-M9甚至M10

　　低Dk/Df材料，能让224Gbps信号平稳跑完全程，不衰减、不畸变。这也是为什么南亚新材、生益科技们拼命冲M9、M10的原因——拿到高端材料门票，才算真正进入AI供应链。

　　2.铜箔：HVLP成为入场券

　　传统铜箔表面粗糙，高速信号会“散射”。于是HVLP（超低轮廓铜箔）应运而生，表面粗糙度大幅下降，信号完整性显著提升。

　　更残酷的是：

　　·一台AI服务器的HVLP铜箔用量，是传统服务器的8倍；

　　·NV新一代Rubin平台直接指定HVLP5铜箔+PTFE基板。

　　全球高端HVLP市场70%被日、韩占据，而铜冠铜箔、德福科技们正在从HVLP2、HVLP4切入，这是国产替代最硬的战场之一。

　　3.玻纤布：低介电、低CTE成标配

　　为了进一步降损耗、控膨胀，玻纤布从普通布、二代布、Q布、石英布升级。石英布性能最好，但成本高、工艺难，是下一代超大型数据中心的“顶配材料”。

　　简单说：谁能稳住材料，谁就能稳住高端PCB的基本盘。

　　四、工艺天花板：微米级战争，每0.01mm都是壁垒

　　高端PCB的制造，已经进入微米级竞赛。

　　·传统减成法：线宽/线距只能做到50-75μm；

　　·mSAP（改良型半加成法）：压到15-20μm，高端HDI主力工艺；

　　·SAP（半加成法）：冲进10μm以下，用于IC载板。

　　激光钻孔更是关键，孔径精细到0.075mm，盲埋孔层层堆叠，还要保证不偏、不堵、不断。背钻工艺则用来消除信号“残桩”，减少反射。

　　高层板压合同样恐怖：30层板，层间对位误差不能超过几十微米，一张报废，整片作废。

　　这就是为什么PCB看似普通，却能做到单台设备上千万、单张板价格上千——它本质是精密制造，不是简单加工。

　　五、国产替代的真实图景：不是全面超车，而是分段突破

　　很多人觉得PCB国产替代已经完成，但看高端领域就会发现：真正的硬仗才刚开始。

　　·板材：高速高频材料仍被日、美主导，国内突破集中在M6-M8，M9、M10仍在认证；

　　·铜箔：HVLP高端份额低，2-4代稳步突破，5代仍需时间；

　　·设备：钻孔由大族数控主导，但曝光、电镀、激光钻孔仍有海外寡头；

　　·钻针：鼎泰高科、金洲精工向上突破，但高精度微钻仍有差距。

　　但变化正在加速：

　　·AI爆发带来巨量订单，海外产能跟不上，给国产留出窗口期；

　　·国内厂商从“做得出”升级为“做得稳、良率高、交期快”；

　　·深南、胜宏、鹏鼎等在全球AI算力PCB份额持续提升，胜宏甚至拿下2025上半年AI算力PCB全球第一（13.8%）。

　　真实的国产替代，不是一夜超越，而是在AI最强风口上，一寸一寸夺回高端阵地。

　　六、写在最后：PCB是AI时代最被低估的硬核赛道

　　站在2026年看PCB行业，它早已不是低附加值的传统制造业。

　　它是：

　　·AI服务器的物理底座；

　　·高速信号的传输高速公路；

　　·先进封装的延伸载体；

　　·数据中心里决定PUE与可靠性的关键一环。

　　AI每向前一步，都离不开PCB的技术跟进。大模型越卷、算力密度越高、带宽越猛，PCB的技术壁垒与价值量就越高。

　　这场发生在毫米、微米之间的quietrevolution（安静革命），才是支撑整个AI时代真正的底层力量。

　　未来两三年，我们会看到更多：

　　·30层+超高多层板量产；

　　·5阶+任意层HDI成为主流；

　　·M9/M10高频高速材料全面落地；

　　·国产铜箔、设备、钻针冲进全球第一梯队；

　　·CoWoP、正交背板等新架构逐步商用。

　　PCB不会站在聚光灯下，但它会默默支撑起下一个十年的算力爆发。这，就是电子工业最朴素、也最硬核的真相。
